| Numero motore |
C7.1 |
| Nome |

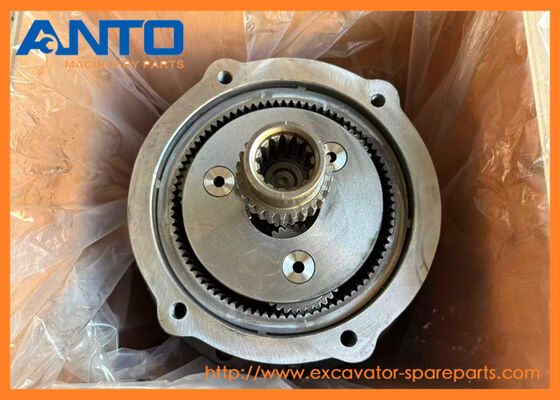

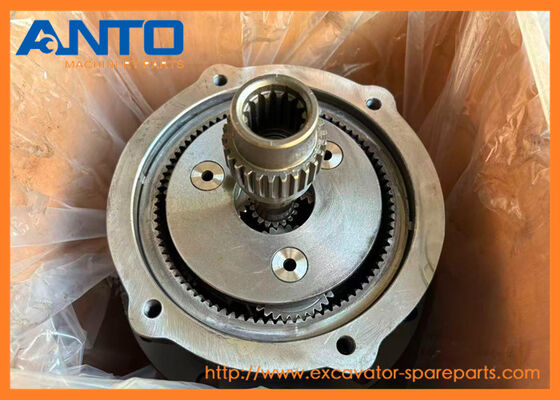

Dispositivo di rotazione |
| Codice articolo |
474-4960 4744960 |
| Numero macchina |
M315F M317F M318F M323F |
| Tempi di consegna |
1-3 GIORNI |
| Qualità |
Nuovo di zecca, qualità OEM |
| MOQ |
1 PZ |
| Mezzi di trasporto |
Via mare/aerea, DHL FEDEX UPS TNT |
| Imballaggio |
Su richiesta o imballaggio standard |
- Caratteristiche principali e principio di funzionamento
| Caratteristiche principali del design |
1. Sistema frenante integrato: Il freno a molla si innesta automaticamente quando la pressione idraulica viene persa (ad esempio, spegnimento del motore), impedendo la rotazione accidentale della parte superiore e garantendo la sicurezza dell'operatore |
| 2. Riduzione a ingranaggi planetari: Il set di ingranaggi a 3 stadi amplifica la coppia del motore riducendo la velocità, ideale per rotazioni a carico pesante senza sacrificare il controllo |
| 3. Valvola limitatrice di pressione: La valvola di sicurezza integrata limita la pressione del sistema per evitare il sovraccarico del dispositivo di rotazione e delle tubazioni idrauliche |
| 4. Porta di scarico: Facilita il campionamento dell'olio e il monitoraggio della pressione per la manutenzione predittiva |
| 5. Alloggiamento sigillato: Grado di protezione IP67 – impedisce a polvere, umidità e detriti di entrare nel cambio, prolungando la durata |
| Principio di funzionamento |
1. Ingresso di alimentazione: Il fluido idraulico pressurizzato proveniente dalla pompa principale dell'escavatore scorre nel motore a pistoni assiali, facendo ruotare l'albero motore. |
| 2. Amplificazione della coppia: L'albero motore aziona l'ingranaggio solare del cambio epicicloidale; gli ingranaggi planetari ruotano attorno all'ingranaggio solare e alla corona, amplificando la coppia attraverso la riduzione a 3 stadi. |
| 3. Azionamento della rotazione: L'albero di uscita dell'ingranaggio finale si collega alla parte superiore dell'escavatore, trasmettendo la coppia per consentire una rotazione di 360°. |
| 4. Controllo della frenata: Quando l'operatore rilascia il joystick di rotazione, la pressione idraulica sul freno viene interrotta; le molle spingono i dischi del freno insieme per bloccare il dispositivo di rotazione. La pressione idraulica deve essere applicata per rilasciare il freno per la rotazione. |
ESCAVATORI M315F M317F M318F M323F C.ate.rpillar.
- Altri azionamenti applicati a macchine pesanti C A T
| 4622943 DRIVE GP-FINAL |
| C A T |
| |
| 4579542 DRIVE GP-SWING |
| C A T |
| |
| 4512268 DRIVE GP-PUMP |
| C A T |
| |
| 4385835 DRIVE & MTG GP-SWING |
| C A T |
| |
| 4385834 DRIVE & MTG GP-SWING |
| C A T |
| |
| 3926907 DRIVE GP-FAN |
| C A T |
| |
| 5076558 DRIVE GP-FINAL |
| C A T |
| |
| 5076557 DRIVE GP-FINAL |
| C A T |
| |
| 4883075 DRIVE GP-SWING |
| C A T |
| Pos. |
Codice articolo |
Quantità |
Nome parti |
Commenti |
| 1 |
438-5765 Y |
[1] |
MOTOR GP-SWING |
|
| 2 |
474-4960 Y |
[1] |
DRIVE GP-SWING |
|
| 3 |
101-7404 M |
[4] |
BOLT-SOCKET HEAD (M10X1.5X30-MM) |
|
| 4 |
107-9403 M |
[12] |
BOLT-SOCKET HEAD (M16X2X35-MM) |
|
| |
M |
|
PARTE METRICA |
|
| |
Y |
|
ILLUSTRAZIONE SEPARATA |
|
- Potremmo fornire i seguenti pezzi di ricambio
1 Parti idrauliche: pompa idraulica, valvola principale, cilindro idraulico, trasmissione finale, motore di traslazione, meccanismo di rotazione, motore di rotazione ecc.
2 Parti del motore: gruppo motore, pistone, fascia elastica, blocco cilindri, testata, albero motore, turbocompressore, pompa di iniezione del carburante, motorino di avviamento e alternatore ecc.
3 Parte del sottocarro: Rullo cingolato, Rullo portante, Catena, Pattino, Pignone, Ruota folle e Cuscinetto ruota folle ecc.
4 Parti della cabina: cabina dell'operatore, cablaggio, monitor, controller, sedile, porta ecc.
5 Parti di raffreddamento: Radiatore, condizionatore d'aria, compressore, intercooler ecc.
6 Altre parti: Kit di servizio, cerchio di rotazione, cofano motore, giunto di rotazione, serbatoio del carburante, filtro, braccio, avambraccio, benna ecc.
Dettagli dell'imballaggio:
imballaggio interno: film plastico per l'imballaggio
imballaggio esterno: legno
Spedizione:
entro 3 giorni dalla ricezione del pagamento, per via aerea o espressa o via mare in base alla
quantità e circostanze di emergenza.
1. Tramite corrieri: DHL, UPS, FEDEX, TNT sono le principali società di corrieri con cui collaboriamo,
2. Per via aerea: consegna dall'aeroporto di Guangzhou all'aeroporto della città di destinazione del cliente.
3. Via mare: consegna dal porto di Huangpu.
