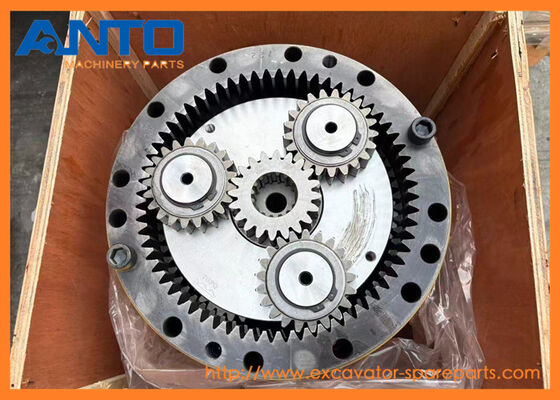

- 31Q6-10141 CAASElla di marcia oscillante HYUNDAI Parti di ricambio per escavatori R160LC9 R180LC9 R210LC9
| Nome |
CAASElla di cambio oscillante |
| Numero delle parti |
31Q6-10141 |
| Modello della macchina |
R160LC9 R180LC9 R210LC9 R220LC9A R170W9 |
| Categoria |
Dispositivo di riduzione dell'oscillazione |
| Tempo di consegna |
1-3 giorni |
| Qualità |
Nuovo di zecca, qualità OEM |
| MOQ |
1 PCS |
| Mezzi di trasporto |
Via mare/aria, DHL FEDEX UPS TNT EMS |
| Imballaggio |
Come richiesto o imballaggio standard |
- Funzioni chiave e principio di funzionamento
| Principio di funzionamento |
1.Input di potenza: Il motore idraulico oscillante (ad esempio, 31Q6-10130) fornisce potenza ad alta velocità e a bassa coppia all'albero di ingresso della scatola di cambio. |
| 2.Conversione della coppia: La potenza scorre attraverso 3 stadi di ingranaggi planetari: albero di ingresso → ingranaggio solare → ingranaggi planetari (rotanti attorno all'ingranaggio solare) → ingranaggio anulare (fisso) → vettore (uscite a bassa velocità, coppia elevata). |
| 3.Motorizzazione del giradischi: La flangia di uscita del cambio si collega all'anello di ingranaggi del giradischi dell'escavatore; l'uscita ad alta coppia ruota il giradischi (parte superiore del corpo) senza intoppi. |
| 4.FermaglioQuando il motore oscillante si ferma, la pressione idraulica sul freno viene rilasciata. Il freno a più dischi blocca l'albero di uscita, bloccando il giradischi in posizione per evitare la deriva. |
| Funzioni fondamentali |
1. Amplificazione della coppia: converte la potenza del motore idraulico a bassa coppia in forza ad alta coppia necessaria per ruotare il giradischi superiore pesante (cabina + boom + secchio = 5?? 8 tonnellate). |
| 2. Controllo della velocità: riduce la velocità del motore idraulico (1,500-2,000 giri al minuto) a velocità del giradischi (2,5-3,5 giri al minuto) · garantisce una rotazione precisa e controllata per scavare/caricare. |
| 3- Tenuta del carico: il freno idraulico integrato impedisce la deriva del giradischi (anche con carichi pesanti) ¢ critico per la sicurezza su terreni irregolari. |
| 4. Efficienza di trasmissione di potenza: efficienza del 92-95% (perdita minima di potenza) massimizza l'efficienza del combustibile dell'escavatore e le prestazioni di oscillazione. |
9 SERIE EXCAVATORE CRAWLER R160LC9 R160LC9A R160LC9S R180LC9 R180LC9A R180LC9S R210LC9 R210LC9 R210LC9BC R210LC9BH R210NLC9 R220LC9A R220NLC9A RB160LC9S RB220LC9S RD220LC9
9 SERIE Scavatore a ruote R170W9 R180W9A R180W9S R210W-9 R210W9A R210W9S
F-SERIES CRAWLER EXCAVATOR HX160L HX180L Hyundai
- Altri swingparti adatte a macchine Hyundai
| 39Q5-12100 REDUZIONE DELLA VOLTA |
| R160LC9, R160LC9A, R160LC9S, R160W9A, R170W9, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S |
| |
| 31Q5-21120 Swing motor SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21130 Swing motor SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21220 Swing motor SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21230 Swing motor SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21320 Swing motor SUB ASSY |
| R180W9A |
| |
| 31Q5-21330 Swing motor SUB ASSY |
| R180W9A |
| |
| 31Q6-10151 ASSY del motore oscillante |
| R210LC9 |
| |
| 31Q6-10151SG8 ASSY del motore oscillante |
| R210LC9 |
| |
| 39Q6-10152 ASSY del motore oscillante |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10152 ASSY del motore oscillante |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10172 ASSY del motore oscillante |
| R210W-9, R210W9MH, R210W9S |
| |
| 81Q6-01080 Cuscinetto oscillante |
| Fabbricazione in cui sono utilizzati prodotti chimici o chimici per la produzione di prodotti chimici o chimici |
| |
| 38Q6-11100 Swing MOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R220LC9A, R220NLC9A, R235LCR9, R235LCR9A, RB220LC9S, RD220LC9 |
| |
| 38Q6-10150 Swing MOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R235LCR9, R235LCR9A, RB220LC9S |
| In posizione. |
Parte n. |
Quota |
Nome delle parti |
Commenti |
| N*. |
@ |
Altri prodotti |
Swing Motor ASSY |
SEE 4100 |
| *-2. |
31Q6-10140 |
Altri prodotti |
GERRIO RIDUZIONE D'INVOLTAZIONE |
|
| *-2. |
31Q6-10141 |
Altri prodotti |
GERRIO RIDUZIONE D'INVOLTAZIONE |
|
| *-2. |
31Q6-10141AR |
Altri prodotti |
GERRIO RIDUZIONE D'INVOLTAZIONE |
|
| 1 |
XKAQ-00771 |
Altri prodotti |
Casing |
|
| 1 |
XKAQ-00962 |
Altri prodotti |
Casing |
|
| 2 |
XKAQ-00403 |
Altri prodotti |
SHAFT-DRIVE |
|
| 2 |
XKAQ-00780 |
Altri prodotti |
SHAFT-DRIVE |
|
| 3 |
XKAQ-00018 |
Altri prodotti |
SPACER |
|
| 4 |
XKAQ-00026 |
Altri prodotti |
Codice di riferimento |
|
| 5 |
XKAQ-00032 |
Altri prodotti |
Olio di foca |
|
| 6 |
XKAQ-00029 |
Altri prodotti |
Codice di riferimento |
|
| 6 |
XKAQ-00647 |
Altri prodotti |
Codice di riferimento |
|
| 6 |
XKAQ-00961 |
Altri prodotti |
Codice di riferimento |
|
| 7 |
XKAQ-00404 |
Altri prodotti |
PRESA DELLA PIATTA |
|
| 8 |
XKAQ-00753 |
Altri prodotti |
Portatore ASSY 2 |
Non mostrato |
| 9 |
XKAQ-00075 |
Altri prodotti |
Portatore 2 |
|
| 10 |
XKAQ-00023 |
Altri prodotti |
GEAR-PLANET 2 |
|
| 11 |
XKAQ-00643 |
Altri prodotti |
PIN ASSY 2 |
Non mostrato |
| 12 |
XKAQ-00070 |
Altri prodotti |
PIN 2 |
INLC 13 |
| N13. |
XKAQ-00291 |
Altri prodotti |
BUSHING 2 |
|
| 14 |
XKAQ-00071 |
[6] |
DISPONIBILITÀ DEL LAVATORE |
|
| 15 |
XKAQ-00048 |
Altri prodotti |
SPRING-PIN |
|
| 16 |
XKAQ-00755 |
Altri prodotti |
GEAR-SUN 2 |
|
| 17 |
XKAQ-00754 |
Altri prodotti |
Conducibile ASSY 1 |
Non mostrato |
| 18 |
XKAQ-00531 |
Altri prodotti |
Portatore 1 |
|
| 19 |
XKAQ-00025 |
Altri prodotti |
GEAR-PLANET 1 |
|
| 20 |
XKAQ-00532 |
Altri prodotti |
PIN 1 |
|
| 21 |
XKAQ-00030 |
Altri prodotti |
Aglio di gabbia |
|
| 22 |
XKAQ-00057 |
Altri prodotti |
Lato della piastra 1 |
|
| 23 |
XKAQ-00040 |
Altri prodotti |
Lato della piastra 2 |
|
| 24 |
XKAQ-00041 |
Altri prodotti |
RING-STOP |
|
| 25 |
XKAQ-00010 |
Altri prodotti |
GEAR-SUN 1 |
|
| 26 |
XKAQ-00534 |
Altri prodotti |
Lato della piastra 3 |
|
| 27 |
XKAQ-00529 |
Altri prodotti |
RINGO D'INGRESSIONE |
|
| 27 |
XKAQ-00779 |
Altri prodotti |
RINGO D'INGRESSIONE |
|
| 28 |
XKAQ-00977 |
Altri prodotti |
Pinione di ingranaggi |
|
| 29 |
XKAQ-00074 |
Altri prodotti |
RING-STOP |
|
| 30 |
XKAQ-00072 |
Altri prodotti |
PIN-KNOCK |
|
| 31 |
XKAQ-00065 |
[12] |
Sottovoce di bullone |
|
| 32 |
XKAQ-00031 |
Altri prodotti |
Coperta di piastra |
|
| 33 |
XKAQ-00064 |
[8] |
BOLT-HEX |
|
| 34 |
XKAQ-00043 |
Altri prodotti |
Dispositivi di sicurezza |
|
| 35 |
XKAQ-00042 |
Altri prodotti |
BOLT-HEX |
|
| 36 |
XKAQ-00292 |
Altri prodotti |
Scaffalatura di lavaggio |
|
| 37 |
XKAQ-00049 |
Altri prodotti |
PULGO |
|
| 38 |
XKAQ-00066 |
Altri prodotti |
PULGO |
|
| *-1. |
@ |
Altri prodotti |
Unità motore oscillante |
SEE 4100 |
| N. |
@ |
[AR] |
Parti non fornite |
|
- Potremmo fornire i seguenti pezzi di ricambio
1 Parti idrauliche: pompa idraulica, valvola principale, cilindro idraulico, propulsione finale, motore di viaggio, macchinari oscillanti, motore oscillante, ecc.
2 Parti del motore: cofano, pistone, anello del pistone, blocco del cilindro, testa del cilindro, albero motore, turbocompressore, pompa di iniezione del carburante, motore di accensione e alternatore, ecc.
3 Parte del carrello: rullo di rotaia, rullo di carico, collegamento di rotaia, scarpa di rotaia, sprocket, cuscino idler e cuscino idler, ecc.
4 Parti della cabina: cabina dell'operatore, cintura di cablaggio, monitor, controller, sedile, porta, ecc.
5 Parti di raffreddamento: radiatore, condizionatore d'aria, compressore, post raffreddatore ecc.
6 Altre parti: kit di manutenzione, cerchio oscillante, cappuccio del motore, giunzione oscillante, serbatoio del carburante, filtro, braccio, braccio, secchio, ecc.
1Offriamo prodotti di alta qualità e competitivi
2. Assistenza garanzia di 12 mesi
3. testato al 100% prima della spedizione
4Consegna in tempo.
5. Un'ampia gamma di sensori di pressione dell'olio, sensori di livello del serbatoio del carburante, sensori di temperatura, sensori di velocità per escavatori
6Più di 15 anni di esperienza produttiva e 11 anni di esperienza nel commercio estero
7Un team di controllo di qualità professionale.
8Il miglior team di vendita, servizio 24 ore su 24.
Dettagli dell' imballaggio:
imballaggio interno: pellicola di plastica per l'imballaggio
imballaggio esterno: in legno
Spedizioni:
entro 3 giorni dal ricevimento del pagamento, per via aerea o espressa o per via marittima sulla base del
quantità e circostanze di emergenza.
1. Per corriere: DHL, UPS, FEDEX, TNT sono le principali compagnie di corriere con cui collaboriamo,
2Via aerea: consegna dal porto aereo di Guangzhou al porto aereo della città di destinazione del cliente.
3Via mare: consegna dal porto di Huangpu.
