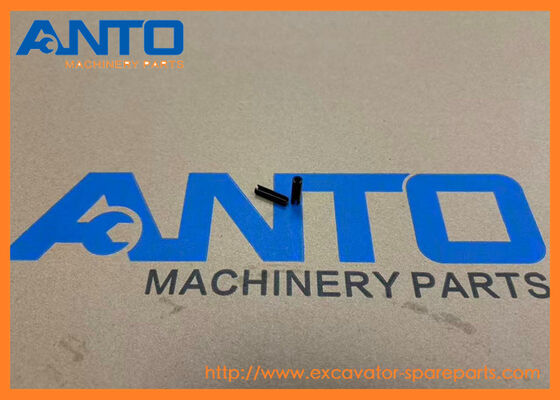

| Categoria |
Motore olio, dispositivo pompa |
| Nome |
Perno elastico |
| Codice ricambio |
4099290 |
| Numero macchina |
EX135UR EX140US-5 EX200 EX200-2 |
| Tempi di consegna |
1-3 GIORNI |
| Qualità |
Nuovo di zecca, qualità OEM |
| MOQ |
1 PZ |
| Mezzi di trasporto |
Via mare/aerea, DHL FEDEX UPS TNT |
| Imballaggio |
Su richiesta o imballaggio standard |
- Funzioni chiave e principio di funzionamento
| Principio di funzionamento |
1. Un foro praticato (corrispondente al diametro esterno del perno) è pre-lavorato nell'albero/bullone e nel componente di accoppiamento (ad es. braccio di collegamento) |
| 2. Il perno elastico viene inserito nel foro (usando un martello/utensile di guida) – la fessura si comprime, riducendo il diametro esterno del perno per adattarsi al foro |
| 3. Una volta inserito completamente, l'elasticità dell'acciaio a molla del perno lo forza ad espandersi verso l'esterno, premendo contro le pareti del foro per creare un'aderenza per attrito stretta |
| 4. Il perno espanso blocca l'albero/bullone in posizione, impedendo il movimento assiale/rotazionale e il disimpegno durante il funzionamento dell'apparecchiatura |
| Funzioni principali |
- Ritenzione dei componenti: fissa perni di rotazione, bulloni e alberi in gruppi mobili (collegamenti, giunti) – impedisce alle parti critiche di scivolare fuori sotto carico (ad es. movimento della benna dell'escavatore) |
| - Resistenza alle vibrazioni: elimina l'allentamento (comune con dadi/bulloni) sotto la vibrazione continua della macchina – riduce la frequenza di manutenzione |
| - Fissaggio rapido: non sono necessarie rondelle/dadi; semplice inserimento/rimozione per la manutenzione in loco |
| - Protezione al taglio: assorbe le forze di taglio minori per proteggere gli elementi di fissaggio primari (bulloni) dai danni |
ESCAVATORI CHR70 CP220-3 EG65R-3 EX100-2 EX100-2m EX100-3 EX100-3C EX100-3m EX100-5 EX100-5 JPN EX100M-2 EX100M-2m EX100M-3 EX100M-3m EX100M-5 EX100WD-2 EX100WD-3 EX100WD-3C EX120-2 EX120-2m EX120-3 EX120-3C EX120-3m EX120-5 EX120-5 JPN EX120-5HG EX120-5LV JPN EX120-5X EX120-5Z EX120K-2 EX120K-2m EX120K-3 EX120K-3m EX120SS-5 EX125WD-5 EX130H-5 EX130H-5 JPN EX130K-5 EX135UR EX135UR-5 EX135US-5 EX135USR EX135USRK EX140US-5 EX200 EX200-2 EX200-2m EX200-3 EX200-3C EX200-3E EX200-3m EX200-5 EX200-5 JPN EX200-5HG EX200-5LV JAP EX200-5X JPN EX200-5Z JPN EX200K EX200K-2 EX200K-2m EX200K-3 EX200K-3m EX200LCK-2m EX200SS-5 EX210H-5 EX210H-5 JPN EX210K-5 JPN EX220 EX220-2 EX220-3 EX220-5 EX220-5 JPN EX220-5HHE EX225USR(LC) EX225USRK(LC) EX230-5 EX230H-5 JPN EX230K-5 EX230LC-5HHE EX270 EX270-5 EX280H-5 EX300 EX300-2 EX300-3 EX300-3C EX300-5 EX300-5HHE EX300LC-5M EX300LCLL-5 EX300LCLL-5M EX310H-3C EX345USR(LC) EX350H-5 EX350H-5HHE EX350K-5 EX370-5M EX370HD-5 EX370LL-5M EX385USR HR1200SG HR1200SGM HU230-A IZX200 IZX200LC KH1000 KH100D KH125-3(D) KH150-3 KH180-3 KH230-3 KH500-3 KH850-3 MA145-5 MA200 MA200-G RX2000 RX2300 SCX300-C SR2000G UH063 UH063SS UH083 UH103 UH121 UH123 UH143 UH181 UH261 VR512 VR516FS ZH200-A ZH200LC-A ZR130HC ZR420JC ZR900TS ZR950JC ZX125W ZX140W-3 ZX140W-3-AMS ZX140W-3DARUMA ZX145W-3 ZX145W-3-AMS ZX160LC-3 ZX160LC-3-AMS ZX160LC-3-HCME ZX170W-3 ZX170W-3-AMS ZX170W-3DARUMA ZX180LC-3 ZX180LC-3-AMS ZX180LC-3-HCME ZX180W ZX180W-AMS ZX190W-3 ZX190W-3-AMS Hitachi
- Altri perni applicati alle macchine pesanti HITACHI
| 3091562 PERNO |
| ZX160, ZX160LC-3, ZX160LC-3-AMS, ZX160LC-3-HCME, ZX160W, ZX160W-AMS, ZX170W-3, ZX170W-3-AMS, ZX170W-3DARUMA, ZX170W-3F-AMS, ZX170W-3F-HCME, ZX185USR, ZX350LC-5B, ZX350LCN-5B |
| |
| 3038473 PERNO |
| 270C LC JD, EX270, EX270-5, EX280H-5, ZX270, ZX270-3, ZX270-3-HCMC, ZX270-HHE, ZX280L-3, ZX280LC-3, ZX280LC-3-HCME, ZX280LC-AMS, ZX280LC-HCME, ZX280LCH-3, ZX280LCN-3FAMS, ZX280LCN-3FHCME |
| |
| 3041202 PERNO |
| EX220, EX220-2, EX220-3, EX220-5, EX220-5 JPN, EX230-5, EX230H-5 JPN, EX230K-5, EX270 |
| |
| 1122110332 PERNO; PISTONE |
| 135C RTS JD, 225CL RTS JD, 270C LC JD, CP215, EG40R, EX100WD-3C, EX120-3C, EX120-5, EX120-5 JPN, EX120-5HG, EX120-5LV JPN, EX120-5X, EX120-5Z, EX120SS-5, EX125WD-5, EX130H-5, EX130H-5 JPN, EX130K-5, E... |
| |
| 3060474 PERNO |
| EX300-2, EX300-3, EX300-3C, EX300-5, EX300-5HHE, EX300LC-5M, EX310H-3C, EX350H-5, EX350H-5HHE, EX350K-5, EX370-5M, EX370HD-5, EX400-3, RX3300-3 |
| |
| 4347428 PERNO |
| CHR70, EX100-5, EX100-5 JPN, EX100M-5, EX120-5, EX120-5 JPN, EX120-5HG, EX120-5LV JPN, EX120-5X, EX120-5Z, EX120SS-5, EX130H-5, EX130H-5 JPN, EX130K-5, EX135UR, EX135UR-5, EX135US-5, EX135USR, EX135US... |
| |
| 8943967311 PERNO; PISTONE |
| 330C LC JD, 370C JD, CX650-2, EG70R-3, LX130-7, LX160-7, MA200, SCX300-C, SCX400, SCX400T, SCX500-C, SCX500W, SCX550-C, SCX700, SCX700-2, SR2000G, ZR125HC, ZR950JC, ZW220, ZW220-HCMF, ZW250, ZW250-HCM... |
| |
| 3090168 PERNO |
| 270C LC JD, ZX270, ZX270-3, ZX270-3-HCMC, ZX270-HHE, ZX280-5G, ZX280L-3, ZX280LC-3, ZX280LC-3-HCME, ZX280LC-5G, ZX280LC-AMS, ZX280LC-HCME, ZX280LCH-3, ZX280LCN-3FAMS, ZX280LCN-3FHCME, ZX290LC-5B, ZX29... |
| |
| 3037281 PERNO |
| EX150, EX160WD, RX2000 |
| |
| 3084545 PERNO |
| EX270-5, EX280H-5 |
| |
| 3038468 PERNO |
| EX270, EX270-5, EX280H-5 |
| |
| 9751493 PERNO |
| EX30UR-3, ZX210W, ZX210W-AMS, ZX30UR, ZX500W |
| |
| 4098717 PERNO |
| EX120-5, EX125WD-5, EX130H-5, EX150, EX150LC-5, EX160WD, EX200, EX200-2 |
| Pos. |
Codice ricambio |
Qtà |
Nome parti |
Commenti |
| |
-9152593 |
[1] |
DISPOSITIVO POMPA |
<per il trasporto> |
| |
9151412 |
[1] |
DISPOSITIVO POMPA |
I 9152593 <per l'assemblaggio della macchina> |
| 1 |
1022569 |
[1] |
INVOLUCRO;INGRANAGGIO |
|
| 3 |
3070066 |
[1] |
INGRANAGGIO;PILOTA |
|
| 4 |
3055594 |
[1] |
ALBERO;INGRANAGGIO |
|
| 5 |
958740 |
[2] |
BRG.;SFERA |
|
| 6 |
962002 |
[1] |
ANELLO;RITENUTA |
|
| 7 |
991725 |
[1] |
ANELLO;RITENUTA |
|
| 10 |
+++++++ |
[1] |
POMPA;UNITÀ |
9151411 |
| 12 |
M492564 |
[2] |
VITE;GUIDA |
|
| 13 |
3075866 |
[1] |
TARGHETTA |
|
| 14 |
3070062 |
[1] |
INGRANAGGIO |
|
| 15 |
3070063 |
[1] |
INGRANAGGIO |
|
| 16 |
962002 |
[2] |
ANELLO;RITENUTA |
|
| 18 |
4099290 |
[2] |
PERNO;ELASTICO |
|
| 21 |
J901445 |
[6] |
BULLONE |
|
| 22 |
A590914 |
[6] |
RONDELLA;ELASTICA |
|
| 23 |
8060011 |
[1] |
IMBALLAGGIO |
|
| 25 |
4340328 |
[1] |
TENUTA;OLIO |
|
| 26 |
930451 |
[1] |
ANELLO;RITENUTA |
|
| 28 |
4276918 |
[1] |
POMPA A INGRANAGGI |
0450900B |
| 30 |
M341028 |
[2] |
BULLONE;PRESA |
|
| 31 |
984054 |
[2] |
RONDELLA;ELASTICA |
|
| 32 |
4114402 |
[2] |
RONDELLA |
|
| 34 |
94-0649 |
[1] |
GOMITO |
|
| 36 |
4234782 |
[1] |
TAPPO |
|
| 37 |
4242263 |
[1] |
INDICATORE;LIVELLO |
|
| 39 |
9745521 |
[1] |
TUBO |
|
| 40 |
9742779 |
[1] |
IMBALLAGGIO |
|
| 41 |
M340816 |
[2] |
BULLONE;PRESA |
|
| 43 |
9134111 |
[1] |
TAPPO |
|
| 43A. |
4509180 |
[1] |
O-RING |
|
| 53 |
4278547 |
[1] |
ADATTATORE |
|
| 53A. |
4506418 |
[1] |
O-RING |
|
| 54 |
9134110 |
[1] |
TAPPO |
|
| 54A. |
957366 |
[1] |
O-RING |
|
| 55 |
4179837 |
[2] |
RACCORDO;TUBO |
Y 4293950 |
| 55 |
4293950 |
[2] |
GOMITO;S |
|
| 55A. |
957366 |
[1] |
O-RING |
|
| 56 |
3071962 |
[1] |
TUBO |
|
| 57 |
9736515 |
[2] |
MORSETTO |
|
| 58 |
J900830 |
[1] |
BULLONE |
|
| 59 |
A590908 |
[1] |
RONDELLA;ELASTICA |
|
| 63 |
4340275 |
[1] |
GIUNTO |
|
| 63A. |
4366376 |
[1] |
MOZZO |
|
| 63B. |
4334899 |
[2] |
VITE;SET |
|
| 63C. |
4101345 |
[4] |
PERNO;ELASTICO |
|
| 63D. |
4334892 |
[4] |
INSERTO |
|
| 63E. |
4334894 |
[4] |
BULLONE;PRESA |
|
| 63F. |
4334891 |
[1] |
ELEMENTO |
|
- Potremmo fornire i seguenti pezzi di ricambio
1 Parti idrauliche: pompa idraulica, valvola principale, cilindro idraulico, trasmissione finale, motore di traslazione, meccanismo di rotazione, motore di rotazione ecc.
2 Parti del motore: gruppo motore, pistone, fascia elastica, blocco cilindri, testata, albero motore, turbocompressore, pompa di iniezione del carburante, motorino di avviamento e alternatore ecc.
3 Parte del sottocarro: rullo cingolato, rullo portante, cingolo, pattino, pignone, ruota folle e cuscinetto ruota folle ecc.
4 Parti della cabina: cabina dell'operatore, cablaggio, monitor, controller, sedile, porta ecc.
5 Parti di raffreddamento: radiatore, condizionatore d'aria, compressore, intercooler ecc.
6 Altre parti: kit di assistenza, cerchio di rotazione, cofano motore, giunto di rotazione, serbatoio del carburante, filtro, braccio, avambraccio, benna ecc.
Dettagli dell'imballaggio:
imballaggio interno: film plastico per l'imballaggio
imballaggio esterno: legno
Spedizione:
entro 3 giorni dalla ricezione del pagamento, via aerea o via corriere o via mare sulla base della
quantità e circostanze di emergenza.
1. Tramite corrieri: DHL, UPS, FEDEX, TNT sono le principali società di corriere con cui collaboriamo,
2. Per via aerea: consegna dall'aeroporto di Guangzhou all'aeroporto della città di destinazione del cliente.
3. Via mare: consegna dal porto di Huangpu.
